Прикачна сгъваема дискова брана PÖTTINGER TERRADISC 4001T, TERRADISC 5001T, TERRADISC 6001T
Тези брани са разработени за широкоплощна борба със стърнищата и обща подготовка на семенното легло. Работни ширини - 4, 5 и 6 метра.
Описание
Компактната дискова брана TERRADISC е разработена за предсеитбена обработка на стърнищата и за обща подготовка на семенното легло. Компактната конструкция, както и агресивната позиция на дисковете, осигуряват безопасно проникване в почвата и добро размесване на остатъците от реколтата.
МОДЕЛИ: ТERRADISC 4001T, TERRADISC 5001T, TERRADISC 6001T
РАБОТНА ШИРИНА: От 4 до 6 м
ТРАНСПОРТНА ШИРИНА: 2.80 м
НАЙ-ГОЛЕМИТЕ ПРЕДИМСТВА НА СЕРИЯТА ДИСКОВИ БРАНИ TERRADISC T СА:
- Стабилна конструкция;
- Уникалната система "Двойно рамо";
- Безопасно движение по пътищата поради транспортен ходов механизъм;
- Оптимално положение на дисковете, които са смазани за целия им жизнен цикъл.
Предимства

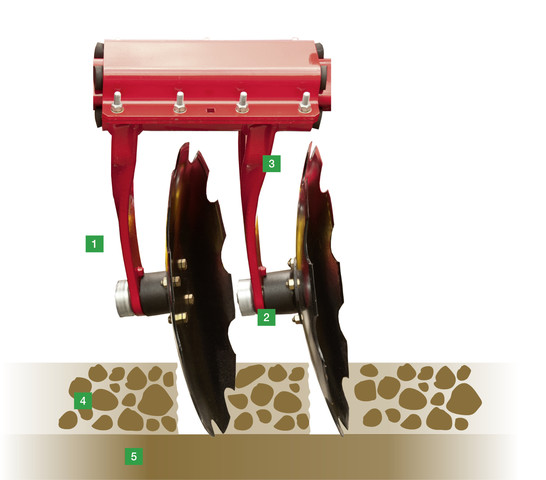

ИНТЕНЗИВНО СМЕСВАНЕ СЪС СИСТЕМАТА TWIN ARM (ДВОЙНО РАМО)
- Перфектно вземане на почвата, поради агресивната позиция на диска
- Работа без задръстване, поради голямото пространство
- Удължен експлоатационен живот със закалените ковани части
- Равномерна хоризонтална обработка на почвата и безопасно нарязване
- Необработена почва
Изпитаната и доказала се система на PÖTTINGER - TWIN ARM (ДВОЙНО РАМО): дисковете са монтирани по двойки върху солидна U-образна конзола, посредство две масивни, ковани опорни рамена с размери 70x20 мм. Конзолата е свързана с болтове към здрава скоба с размери 80 мм x 80 мм x 10 мм. Ширината на планката е впечатляващите 380 мм, като по този начин се елиминира страничното изместване на дисковата единица при работа с висока скорост и върху тежки почви и браната не губи агресивност. U-образната конзола лагерува към основната греда чрез четири гумени тампона с диаметър 40 мм, които същевременно и ограничават движението назад на самата дискова единица. Всеки диск е свързан към рамото чрез болтове и лагерна главина с капсулован в нея двуредов съчмен лагер. Вследствие на това, дисковете винаги запазват позицията и настройките си.
Равномерната хоризонтална обработка се постига както при плитка, така и при дълбока обработка. Гарантира се перфектно проникване в почвата. Интензивното смесване се извършва надеждно и при тежки, сухи условия и големи остатъци от жътвата.
ГОЛЯМО РАЗСТОЯНИЕ МЕЖДУ ДИСКОВЕТЕ ЗА ПЕРФЕКТНО ДВИЖЕНИЕ НА ПОЧВАТА
Работните дискове са разположени на две батареи. Разстоянието между два съседни диска в ред е 250 мм, а задната дискова батарея е изместена спрямо предната, така че браздовото разстояние е 125 мм. Разстоянието между двете дискови батареи е 900 мм и разстоянието между диска и рамото е достатъчно голямо за безпроблемна работа без задръстване.
- Идеалните резултати от обработката се постигат благодарение на оптималното разстояние между дисковете.
- Голямо пространство между дисковете и рамената на носача.
- Рамената на носача са под ъгъл, насочени към посоката на въртене, така че рискът от попадане на камъни или боклук от реколтата между диска и рамото да бъде значително намален.
- Големият просвет между диска и затягащата скоба означава, че лесно могат да преминат големи количества органични вещества.

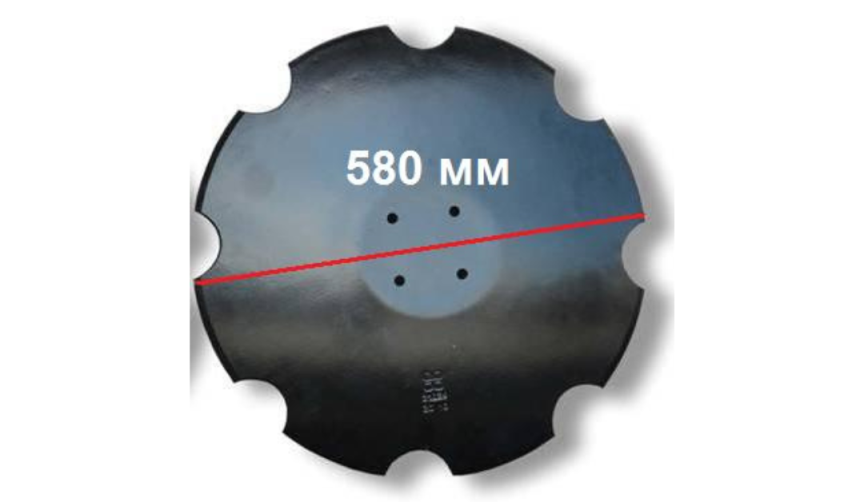

ДИСКОВЕ С 580 ММ ДИАМЕТЪР
Дисковете, изработени от специална стомана, са агресивни работни органи.
Страничното подреждане на двете дискови секции осигурява доброто смесване на почвата и сламата. Големите дискове с 580 мм. диаметър и 5 мм дебелина се предлагат в два варианта - гладки и назъбени. Малкото разстояние между дисковете от 12.5 см. прави възможно ефективното поставяне на 8 броя дискове на линеен метър работна ширина.
Постоянна защита от камъни
Всеки два диска са захванати към гредата посредством скоба с две рамена. Между скобите и гредата са монтирани четири гумени тампона. Достатъчно голямото разстояние между диска и рамото позволява на самия диск да се върти безпроблемно и не позволява задържане на камъни и корени.
Лесна лагерна поддръжка
Двуредовите конусни съчмени лагери са заимствани от машиностроителната индустрия. Тяхната якост и надеждност е гарантирана. Изключителната надеждност на лагерите е резултат от абсорбирането на аксиални и радиални удари. Лагерите са предварително смазани, тоест не се нуждаят от поддръжка. Това дава надеждност по време на работа, като същевременно не се губи време в постоянно гресиране.
ЛЕСНА НАСТРОЙКА НА РАБОТНАТА ДЪЛБОЧИНА
- Работната дълбочина се регулира много точно и бързо, хидравлично чрез цилиндър с подредени по него дистанционни втулки, всяка от които е с дебелина 6 мм. Втулките са с достатъчен клирънс, така че да не се заклещят върху буталото на цилиндъра.
- Всеки цилиндър в задната си част е свързан с конзолата към притъпкващия валяк, а в предната си част посредством единичен хидравличен маркуч към хидроазотен акумулатор. Операторът може да упражни хидравлично налягане на тази затворена система директно от трактора с натискане на бутон - при упражняване на по-голямо прогресивно налягане, намалява ефекта на пружиниране на валяка и съответно - подскачането на машината по време на работа.
- Манометър показва работното налягане.
УНИКАЛНА ПОЗИЦИЯ НА ТРАНСПОРТНИТЕ КОЛЕЛА
По време на работа, транспортните колела се повдигат и сгъват над машината, където тяхното тегло допринася за проникването на дисковете в почвата, както и за цялостната стабилност и плавна работа на машината - без друсане и подскачане.
ИЗКЛЮЧИТЕЛНА МАНЕВРЕНОСТ ПРИ РАБОТНИ ЗАВОИ
При работни завои браната се движи само върху валяка, което осигурява голяма маневреност и елиминиране на тракторните дири. Операторът не губи време в разгъване и в последствие сгъване на колесаря, при обръщане в края на полето.

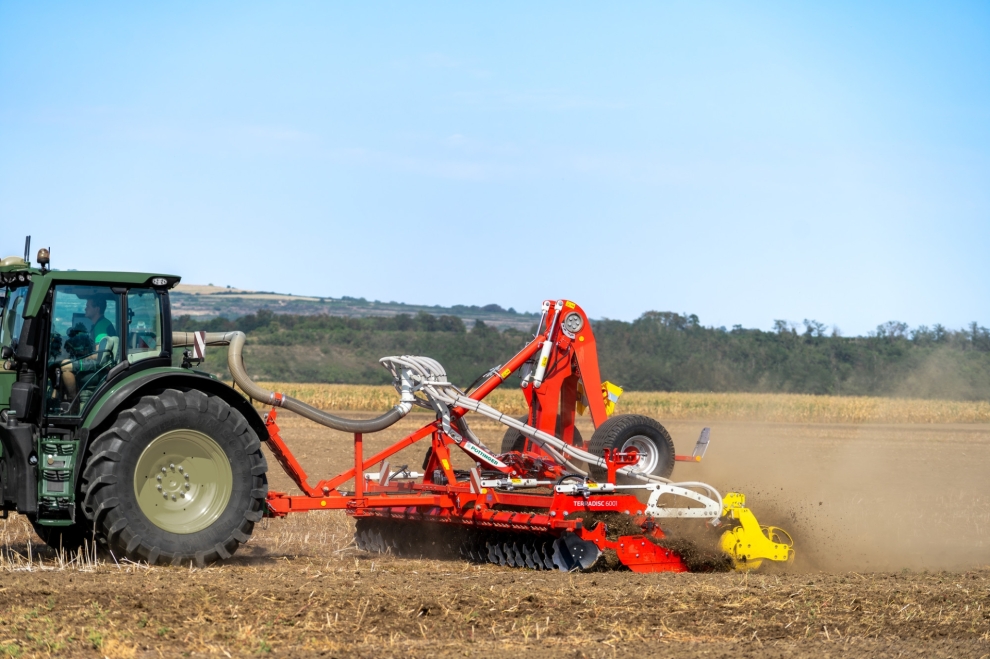

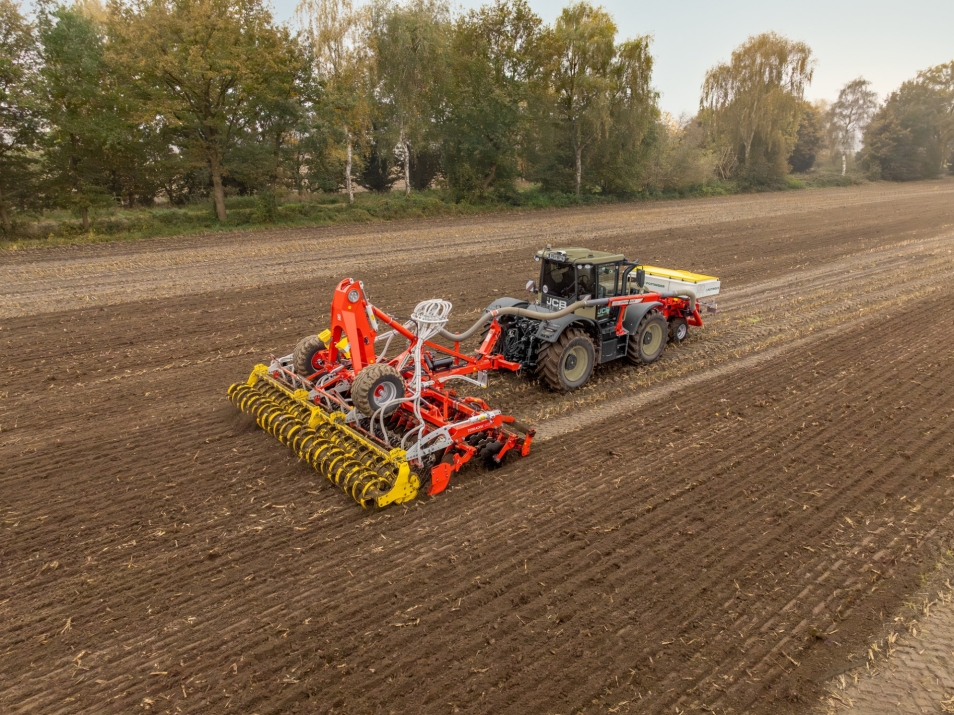

Terrradisc с бункер за семена и тор Amico
За високопроизводително приложение при обработка на стърнища или подготовка на сеитбено легло, PÖTTINGER са оборудвали прикачните модели TERRADISC T с ширина 5 и 6 м с разпределителна система. С едно минаване можете да извършвате едновременно обработка на почвата и:
- Нанасяне на тор за бързо развитие на растенията
- Засяване на покривни култури
Чрез подаване на тор в повдигнатия поток от почва, той се вгражда и покрива веднага. Торът не губи своята ефективност и е веднага на разположение на растенията. Този процес е подходящ за подготовка на сеитбено легло през пролетта или за попълване на хранителни вещества с гранулирани микроелементи през есента.
Покривните култури се стимулират директно към покълване, тъй като те незабавно се покриват и уплътняват от валяка. Това може да се направи при плитка обработка на стърнища.
Скорост на движение над 10 км/ч в комбинация с широките работни ширини от 5 и 6 м осигуряват огромна производителност.
ГОЛЯМ ИЗБОР ОТ ЗАДНИ ВАЛЯЦИ ЗА ОПТИМАЛНО УПЛЪТНЯВАНЕ И СМЕСВАНЕ
Валякът винаги е фиксиран спрамо основната греда, като по този начин тежестта му се предава напред към дисковата секция и спомага за по-лесното проникване на дисковете в почвата.
Валякът винаги е фиксиран спрамо основната греда, като по този начин тежестта му се предава напред към дисковата секция и спомага за по-лесното проникване на дисковете в почвата.
ИЗИСКВАНИЯ |
Тръбен валяк |
Режещ уплътняващ валяк |
Гумен уплътняващ валяк |
Tandem CONOROLL валяк |
|
Консолидиране |
o |
++ |
++ |
++ |
|
Влажни условия |
o |
++ |
+ |
+ |
|
Сухи условия |
++ |
++ |
++ |
++ |
|
Ефект на натрошаване |
+ |
++ |
++ |
++ |
|
Товароносимост |
+ |
++ |
++ |
++ |
|
Самозадвижване |
++ |
++ |
+ |
++ |
|
Пригодност за камъни |
+ |
++ |
o |
++ |
|
Стъргало |
не |
да |
да |
не |
|
Диаметър в мм |
660 мм |
550 мм |
590 мм |
560 мм |
|
Тегло в кг на TERRADISC 8001 T |
1300 кг |
1780 кг |
1500 кг |
2060 кг |
|
Тегло в кг на TERRADISC 10001 T |
1500 кг |
2110 кг |
1800 кг |
2450 кг |
РЕЖЕЩ УПЛЪТНЯВАЩ ВАЛЯК
Плътният режещ валяк е със затворени от двата края плътни пръстени. Диаметър 55 см., с 8 броя режещи пръстени на линеен метър работна ширина. Ролерът позволява консолидирано лентово рязане на почвата. Това спомага абсорбцията на вода в почвата и позволява на почвата да "диша".
Идеалният валяк за каменисти и влажни почви, както и при почви с високо съдържание на органична материя.
ПРЪСТЕНОВ РЕЖЕЩ ВАЛЯК
Пръстеновите режещи валяци с диаметър 60 см. са изгодни поради тяхната добра трошливост и консолидираност по време на работа, дължаща се на клиновидната форма на пръстените. Ножовете между пръстените раздробяват буците пръст и почистват пръстта между самите пръстени. Консолидираното рязане на почвата благоприятства по-добрата абсорбция на вода.
Правилният избор за сухи и тежки почви.
ТРЪБЕН ВАЛЯК И ДВОЕН ТРЪБЕН ВАЛЯК
Валякът е оборудван с осем здрави разделителни пръстени за оптимална консолидация. Диаметър 54 см., ниски разходи за поддръжка и износване, сведено до минимум. Двойните тръбни валяци имат различен диаметър - 42 см. на предния валяк и 38 см. на задния.
Идеалният валяк за работа при суха и нелепкава (кална) почва.
ГУМЕН УПЛЪТНЯВАЩ ВАЛЯК
Специално разработен за използване с прикачни машини, които опират до границите на товароподемността при други типове валяци. Диаметърът от 590 мм. и специалният профил дават възможност за уплътняване на почвата на ивици. Приблизително тегло - 600 кг. при 3 метра.
Идеалният валяк за силно променящи се почви.
CONOROLL ВАЛЯК
Контактна площ на конусовидните пръстени
Този валяк се състои от пръстени с диаметър 540 мм. Всеки един пръстен е съставен от 4 броя конични сегмента, отстоящи един спрямо друг от ляво и отдясно. Резултата при работа е прорези в почвата редуващи се от ляво и отдясно. При валежи тези жлебове, задържат дъждовната вода. Разтоянието между два съседни пръстена е 15 см. Пружинно окчен чистач е позиционирам между двата пръстена. Това позволява финна обработна на почвата между пръстените, като същевреммно предвазва от задръстване. Този валяк не е подходящ при много леки почви. Този валяк е идеален при работа в нормални и тежки почви. Също така работи много добри при полета с наличи на високо количество на органична маса
ТАНДЕМЕН CONOROLL ВАЛЯК
Състои се от два отделни валяка. Диаметъра на пръстените е 560 мм. Всеки един пръстен е съставен от 4 броя конични сегмента, отстоящи един спрямо друг от ляво и отдясно. Ерозията на почвата от валежите е сведена до минимум, благодарение на образувалата се оптимална стуктура на почвата в горният и слой. Добре разрохната почва между пръстените осигурява добър дренаж. Разстоянието между пръстените е 15 см. Работи добре и при леки почви. Идеален е за работа при прикачни машини. Наклонът на първият валяк спрямо вторият също може да регулира в зависимост от нужжната работна дълбочина и почвени условия. Гарантира безпроблемна работа при полета с голямо количество на органична маса и камъни.
Технически параметри
| Модел | Работна ширина | Транспортна ширина | Разстояние между двете секции | Разстояние между дисковете | Диаметър на дисковете | Мощност над |
| TERRADISC 4001T | 4.00 м | 2.80 м | 90 см | 12.5 см | 580 мм | 140 к.с. |
| TERRADISC 5001T | 5.00 м | 2.80 м | 90 см | 12.5 см | 580 мм | 190 к.с. |
| TERRADISC 6001T | 6.00 м | 2.80 м | 90 см | 12.5 см | 580 мм | 235 к.с |
